繼電保護測試儀是保證電力系統安全可靠運行的一種重要測試工具
參考標準:DL/T 1153-2012,JJG 1112-2015
Windows平臺上的全套中文操作軟件
可完成各種自動化程度高的大型復雜校驗工作
單機由方便靈活的旋轉鼠標通過大屏幕液晶顯示屏進行操作
銷售熱線:027-87455611
全天熱線:15308655582
-
產品簡介

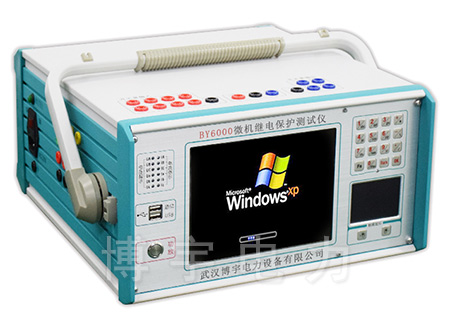

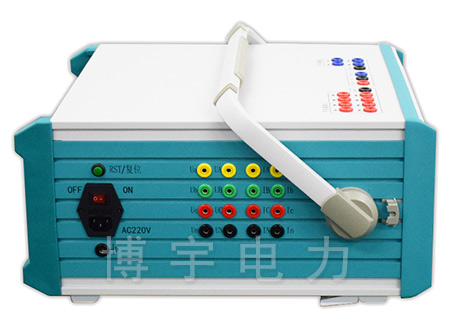

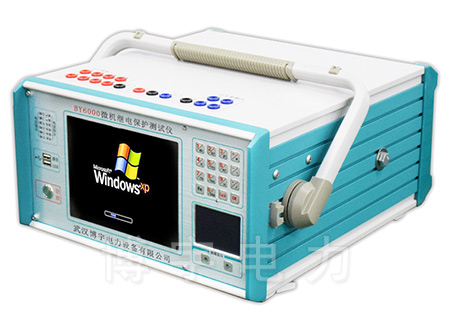

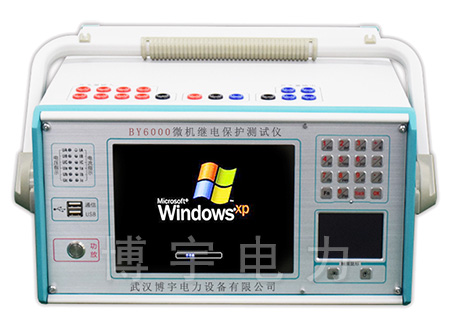

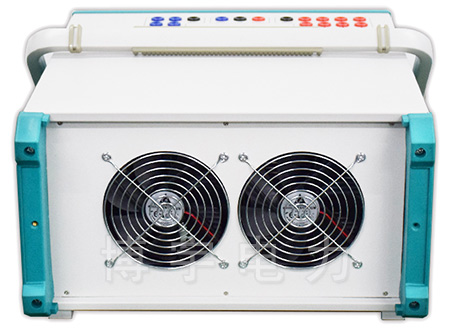

BY6000微機繼電保護測試儀已廣泛運用于線路保護,主變差動保護,勵磁控制等各個領域。變電站綜合自動化已成為主流。繼電保護測試儀是保證電力系統安全可靠運行的一種重要測試工具。
-
產品別稱
繼保儀、微機繼保儀、繼電保護測試儀、六相繼電保護測試儀、繼保測試儀、六相繼保測試儀、六相繼電保護校驗儀、繼保校驗儀、六相繼保校驗儀
-
產品特征
1.滿足現場所有試驗要求。本儀器具有標準的六相電壓,六相電流輸出,既可對傳統的各種繼電器及保護裝置進行試驗,也可對現代各種微機保護進行各種試驗,特別是對變壓器差功保護和備自投裝置,試驗更加方便和完美。
2.各種技術指標完全達到電力部頒發的DL/T 1153-2012《繼電保護微機型試驗裝置技術條件》的標準。
3.經典的Windows XP操作界面,人機界面友好,操作簡便快捷;高性能的嵌入式工業控制計算機和8.4寸分辨率為800×600的TFT真彩顯示屏,可以提供豐富直觀的信息,包括設備當前的工作狀態及各種幫助信息等。
4.本機Windows XP系統自帶恢復功能,避免因非法關機或誤操作等引起的系統崩潰。
5.配備有超薄型工業鍵盤和光電鼠標,可以象操作普通PC機一樣通過鍵盤或鼠標完成各種操作。
6.主控板采用DSP+FPGA結構,16位DAC輸出,對基波可產生每周2000點的高密度正弦波,大大改善了波形的質量,提高了測試儀的精度。
7.功放采用高保真線性功放,既保證了小電流的精度,又保證了大電流的穩定。
8.采用USB接口直接和PC機通訊,無須任何轉接線,方便使用。
9.可連接筆記本電腦(選配)運行。筆記本電腦與工控機使用同一套軟件,無須重新學習操作方法。
10.具備GPS同步試驗功能。裝置可內置GPS同步卡(選配)通過RS232口與PC機相連,實現兩臺測試儀異地進行同步對調試驗。
11.配有獨立專用直流輔助電壓源輸出,輸出電壓分別為110V(1A),220V(0.6A)。以提供給需要直流工作電源的繼電器或保護裝置使用。
12.具有軟件自較準功能,避免了要打開機箱通過調整電位器來校準精度,從而大大提高了精度的穩定性。
-
產品參數
1.交流電流源
相電流輸出(有效值) 0--30A/相,精度:0.2% ±5mA 六相并聯輸出(有效值) 0--180A/六相,同相位并聯輸出 相電流長時間允許工作值(有效值) 10A 每相最大輸出功率 320VA 六相并聯電流最大輸出功率 1000VA 六并電流最大輸出允許工作時間 10s 頻率范圍 0--1000Hz ,精度0.01Hz 諧波次數 2--20次 相位 0--360°,精度0.1° 2.直流電流源
直流電流輸出 0--±20A/相,精度:0.2% ±5mA 3.交流電壓源
相電壓輸出(有效值) 0--125V/相,精度:0.2% ±5mV 線電壓輸出(有效值) 0--250V 相電壓/線電壓輸出功率 75VA/100VA 頻率范圍 0--1000Hz,精度:0.001Hz 諧波次數 2--20次 相位 0--360°,精度:0.1° 4.直流電壓源
相電壓輸出幅值 0--±150V 精度:0.2% ±5mV 線電壓輸出幅值 0--±300V 相電壓/線電壓輸出功率 90VA/180VA 5.開關量端子
開關量輸入端子 8對 空接點 1--20mA,24V 裝置內部有源輸出 電位翻轉 無源接點:低阻短接信號
有源接點:0-250V DC開關量輸出端子 4對,空接點,遮斷容量:110V/2A,220V/1A 6.其他
時間范圍 1ms--9999s,測量精度:1ms 體積重量 體積 570 (mm)×250 (mm)×580 (mm),約32Kg 電源 AC220V±10%,50Hz,10A -
