繼電保護測試裝置是保證電力系統安全可靠運行的一種重要測試工具
參考標準:DL/T 1153-2012,JJG 1112-2015
內置高性能工業控制計算機
DSP數字信號處理系統
高精度線性電壓,電流功率放大器
銷售熱線:027-87455611
全天熱線:15308655582
-
產品簡介

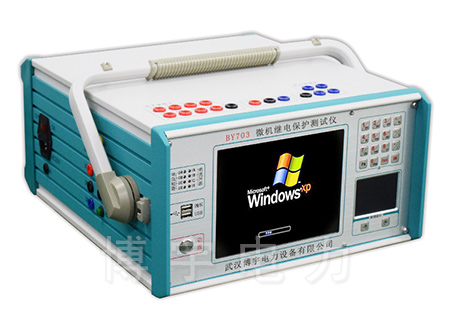

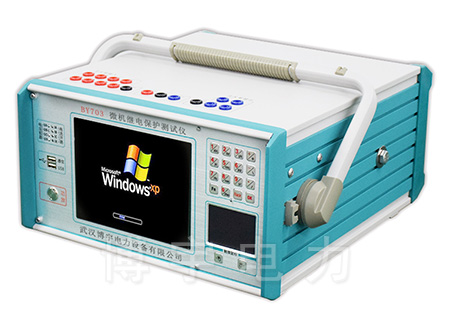

BY703繼電保護測試裝置是保證電力系統安全可靠運行的一種重要測試工具。隨著現代電力系統規模的不斷擴大,對電力系統運行和管理的可靠性、高效性要求的不斷提高,繼電保護人員的測試工作變得更加頻繁和復雜。在計算機技術、微電子技術、電力電子技術飛速發展的今天,應用最新技術成果不斷推出新型高性能繼電保護測試儀是技術進步的必然趨勢,也是時代賦予我們的責任。
-
產品別稱
微機繼電保護測試儀、微機繼保儀、繼電保護測試儀、三相繼電保護測試儀、繼保測試儀、六相繼保測試儀、三相繼電保護校驗儀、繼保校驗儀、三相繼保校驗儀、繼保儀
-
產品特征
1.滿足現場所有試驗要求。本儀器具有標準的四相電壓,三相電流輸出,既可對傳統的各種繼電器及保護裝置進行試驗,也可對現代各種微機保護進行各種試驗,特別是對變壓器差功保護和備自投裝置,試驗更加方便和完美。
2.各種技術指標完全達到電力部頒發的DL/T 1153-2012《繼電保護微機型試驗裝置技術條件》的標準。
3.經典的Windows XP操作界面,人機界面友好,操作簡便快捷;高性能的嵌入式工業控制計算機和8.4寸分辨率為800×600的TFT真彩顯示屏,可以提供豐富直觀的信息,包括設備當前的工作狀態及各種幫助信息等。
4.本機Windows XP系統自帶恢復功能,避免因非法關機或誤操作等引起的系統崩潰。
5.配備有超薄型工業鍵盤和光電鼠標,可以象操作普通PC機一樣通過鍵盤或鼠標完成各種操作。
6.主控板采用DSP+FPGA結構,16位DAC輸出,對基波可產生每周2000點的高密度正弦波,大大改善了波形的質量,提高了測試儀的精度。
7.功放采用高保真線性功放,既保證了小電流的精度,又保證了大電流的穩定。
8.采用USB接口直接和PC機通訊,無須任何轉接線,方便使用。
9.可連接筆記本電腦(選配)運行。筆記本電腦與工控機使用同一套軟件,無須重新學習操作方法。
10.具備GPS同步試驗功能。裝置可內置GPS同步卡(選配)通過RS232口與PC機相連,實現兩臺測試儀異地進行同步對調試驗。
11.配有獨立專用直流輔助電壓源輸出,輸出電壓分別為110V(1A),220V(0.6A)。以提供給需要直流工作電源的繼電器或保護裝置使用。
12.具有軟件自較準功能,避免了要打開機箱通過調整電位器來校準精度,從而大大提高了精度的穩定性。
-
產品參數
1.交流電流源(3*40A)
單相電流輸出(有效值) 0--40A/相,精度:0.2% ±5mA 三相并聯輸出(有效值) 0--120A/三相同相位并聯輸出 相電流長時間允許工作值(有效值) 10A 每相最大輸出功率 400VA 三相并聯電流最大輸出功率 1000VA 三并電流最大輸出允許工作時間 10s 頻率范圍 0--1000Hz,精度0.01Hz 諧波次數 2--20次 相位 0--360°,精度0.1° 2.直流電流源
直流電流輸出 0--±10A/相,精度:0.2% ±5mA 3.交流電壓源
單相電壓輸出(有效值) 0--125V/相,精度:0.2% ±5mV 線電壓輸出(有效值) 0--250V 相電壓/線電壓輸出功率 75VA/100VA 頻率范圍 0--1000Hz,精度:0.001Hz 諧波次數 2--20次 相位 0--360°,精度:0.1° 4.直流電壓源
單相電壓輸出幅值 0--±150V,精度:0.2% ±5mV 線電壓輸出幅值 0--±300V 相電壓/線電壓輸出功率 90VA/180VA 5.開關量端子
開關量輸入端子 8對 空接點 1--20mA,24V 裝置內部有源輸出 電位翻轉 無源接點:低阻短接信號
有源接點:0-250V DC開關量輸出端子 4對,空接點,遮斷容量:110V/2A,220V/1A 6.其他
時間范圍 1ms--9999s,測量精度:1ms 單機體積重量 體積 410 x 190 x 420mm3,約18Kg 電源 AC220V±10%,50Hz,10A -
