產品簡介
BPXZ-BY系列電纜專用便攜式變頻諧振升壓裝置采用了調節電源的頻率的方式使得電抗器與被試電容器實現諧振，在被試品上獲得高電壓大電流，是當前高電壓試驗的一種新的方法和潮流，在國內外已經得到廣泛的應用。
BPXZ-BY系列變頻諧振升壓裝置采用了專用的SPWM數字式波形發生芯片，頻率分辨率16位，在20~300Hz時頻率細度可達0.1Hz；采用了正交非同步固定式載波調制方式，確保在整個頻率區間內輸出波形良好；功率部分采用了先進的IPM模塊，在較小重量下確保儀器穩定和安全。

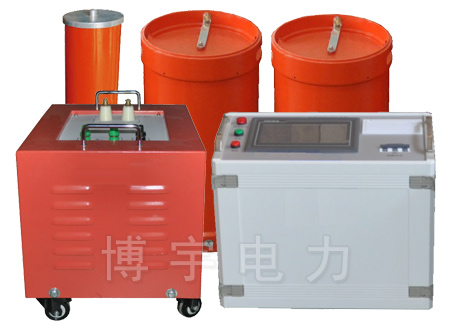

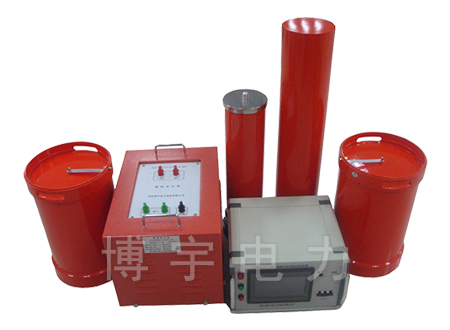

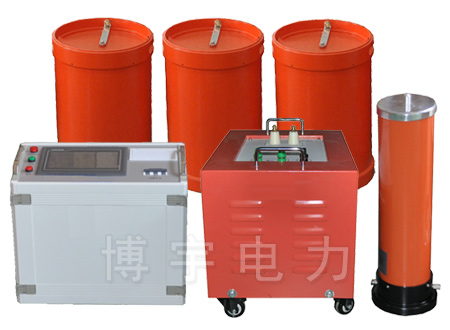

BPXZ-BY系列變頻諧振升壓裝置由調頻調壓電源、勵磁變壓器、電抗器、電容分壓器組成。
-
產品別稱
變頻諧振、變頻串聯諧振、串聯諧振、串聯諧振變壓器、串聯諧振試驗設備、發電機交流耐壓諧振升壓裝置
-
產品特征
1、35kV及其以下電壓等級的電纜使用數量多，試驗工作量大，所以此類耐壓試驗裝置體積小，重量輕，便攜式電纜耐壓試驗系統由此而誕生；
2、本系統要求單個人能現場搬動的部件重量不超過30kg，適合現場搬運；
3、電源采用220V單相電源或380V單相電源，方便現場取電；

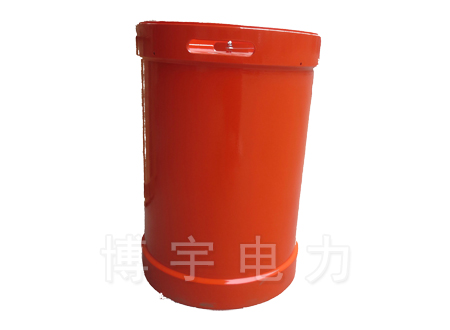

4、電抗器部分采用干式環氧澆注，美觀可靠，適合各類電纜的要求。
-
產品參數
◆ 額定輸出電壓：0～66kV(有效值)及以下
◆ 輸出頻率：20～300Hz
◆ 諧振電壓波形：正弦波，波形畸變率≤1%
◆ 滿負載工作時間：連續工作時間60min
◆ 系統品質因數：較大負載下≥20
◆ 頻率調節：細度0.1Hz，不穩定度≤0.01%
◆ 工作電源：220V或380V單相市電
◆ 產品配置及適用對象：
產品型號 產品配置 控制箱 電抗器 勵磁變 分壓器 適用對象 BPXZ-BY22-88 2.5kW 22kV/2A二臺 2.4kVA
600V/4A30kV 10kV電纜≤1.9Km（300mm2） BPXZ-BY22-176 6 kW 22 kV/2A四臺 6kVA
750V/8A30kV 10kV電纜≤3.8kM（300mm2） BPXZ-BY22-132 6 kW 22kV/2A二臺
22kV/1A二臺4.5kVA
750V/6A30kV 10kV電纜≤4.5kM（300mm2） BPXZ-BY22/66-66 2.5kW 22kV/1A三臺 2.1kVA
750V/3A
2250V/1A70kV 10kV電纜≤2.2kM（300mm2）35kV電纜≤500M（300mm2） BPXZ-BY22/66-132 6kW 22kV/2A三臺 4.5kVA
750V/6A
2250V/2A70kV 10kV電纜≤4.5kM（300mm2）35kV電纜≤1.0kM（300mm2） BPXZ-BY22/66-198 8kW 22kV/1A三臺22kV/2A三臺 6.75kVA
750V/9A
2250V/3A70kV 10kV電纜≤6.5kM（300mm2）35kV電纜≤1.5kM（300mm2） BPXZ-BY22/66-264 10kW 22kV/2A六臺 9kVA
750V/12A
2250V/4A70kV 10kV電纜≤8.5kM（300mm2）35kV電纜≤2.0kM（300mm2） BPXZ-BY22/66-330 12kW 22kV/1A三臺22kV/2A六臺 11.25kVA
750V/15A
2250V/5A70kV 10kV電纜≤10kM（300mm2）35kV電纜≤2.5kM（300mm2） BPXZ-BY22/66-396 15kW 22kV/3A六臺 13.5kVA
750V/18A
2250V/6A70kV 10kV電纜≤12kM（300mm2）35kV電纜≤3kM（300mm2） 適用范圍說明： 沒有特殊說明，上表給出的10kV電纜長度為2.0倍耐壓、32Hz~300Hz下的長度。如果是 2.5倍耐壓、39Hz~300Hz下，電纜長度要相應的減少33%。 型號命名說明： BPXZ-BY**/**—**，"BPXZ-BY"為產品代號，"BY"指生產商為武漢博宇公司；"**/**"是系統輸出電壓，單位為kV，多個用"/"分開；**是系統容量，單位為kVA。 產品配置說明： 1、用戶可選配補償電容器
2、特殊試品可定制 -
