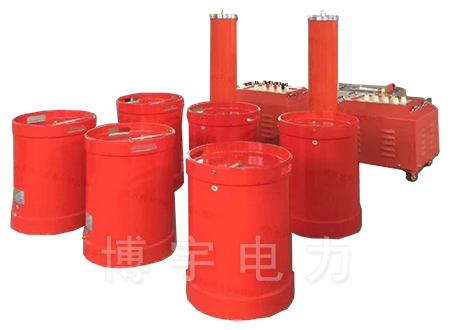

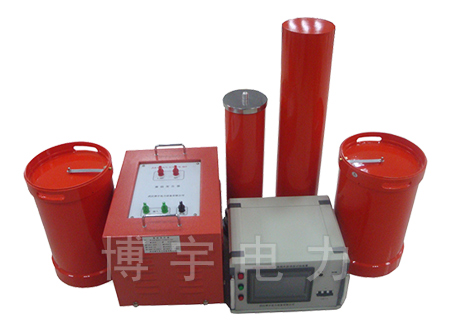

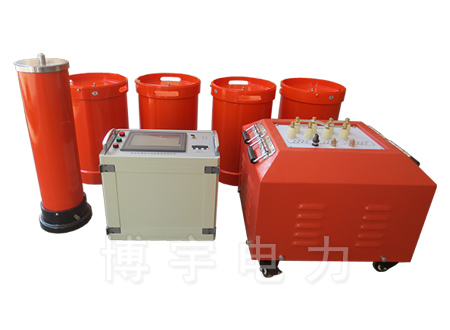

產品簡介
各種大型電力變壓器、電力電纜、汽輪及水輪發電機及其它容性設備的交流耐壓試驗都必須嚴格按試驗規程定期進行。在工頻條件下，由于被試品電容量較大，或者試驗電壓要求較高，對試驗裝置的電源容量相應的也有較高的要求，傳統的工頻耐壓裝置往往單件體積大，重量重，不便于現場搬運，而且不便于任意組合，靈活性較差。
目前，比較流行的手段是采用諧振的方法進行耐壓試驗。調頻諧振試驗裝置采用多級疊加的方式，多臺電抗器可并聯、串聯使用，分壓器既用來測量試驗電壓，也可以作為小電容量試品的補償電容，使得諧振頻率可以在30～300Hz范圍內完成多種電力設備的交流耐壓試驗。
-
產品別稱
變頻諧振、變頻串聯諧振、串聯諧振、串聯諧振變壓器、串聯諧振試驗設備、發電機交流耐壓諧振升壓裝置
-
產品特征
1.穩定性、可靠性高。系統采用進口功率元件作為功率變換的核心，電壓輸出和頻率輸出穩定，電磁兼容設計合理，保護功能完善，經過多次高壓直接對地短路的測試，系統仍然保持完好，同時系統也有很強的過載能力。
2.自動調諧功能強大。系統自動調諧時，從30Hz到300Hz自動掃頻，顯示掃頻曲線，用戶能直觀地看到系統調諧過程；掃頻完成后，系統根據掃頻初步找到的諧振頻點，在其±5Hz范圍內以0.01Hz為分辨率進行頻率細掃，直到精確鎖定諧振頻率。
3.支持多種試驗模式。系統支持“自動調諧＋手動調壓”，“自動調諧＋自動調壓”，“手動調諧＋手動調壓”等試驗模式，推薦使用“自動調諧＋手動調壓”模式，既能快速找到諧振點，又能通過手動調壓控制試驗過程，安全性更高。
4.系統人機交互界面友好。試驗參數設置、試驗控制、試驗結果等同屏顯示，直觀清晰，并具有自動計時及操作提示功能。全觸摸屏操作及顯示，具備試驗數據保存和查詢功能。
5.保護功能完善。具備零位保護（電壓輸出控制旋鈕不在零位時，禁止系統啟動），過壓保護，過流保護，閃絡保護等功能，保證了系統的可靠性。
-
產品參數

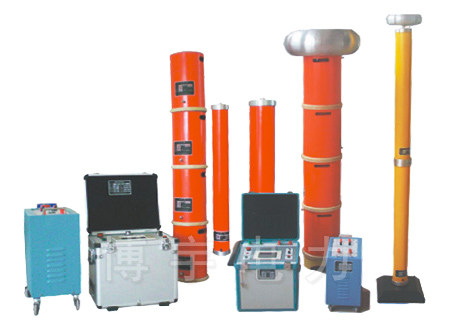

一、BPXZ/TPXZ-132KVA/66KV調頻諧振試驗裝置
適用范圍：
10kV電纜≤3kM（300mm2）；35kV電纜≤1kM（300mm2）；
基本配置：
控制箱6kW；電抗器33kV/2A二臺；
勵磁變6kVA/1/3kV;
分壓器70kV
二、BPXZ/TPXZ-640kVA/128kV調頻諧振試驗裝置
適用范圍：
10kV電纜≤10kM（300mm2）；35kV電纜≤4kM（300mm2）；
110kV電纜≤1kM（400mm2）
基本配置：
控制箱25kW；電抗器32kV/2.5A八臺；
勵磁變25kVA/1/3/5kV;
分壓器130kV
三、BPXZ/TPXZ -132kVA-22/44kV調頻諧振試驗裝置
適用范圍：
電容量為0.13～0.2µF的發電機（容量300MW、出口電壓20kV以下）；
10kV電纜≤1.5kM（300mm2）
基本配置：
控制箱15kW；勵磁變15kVA
44kV/1.5A固定電抗器一臺
44kV/1.5A可調電抗器一臺
四、BPXZ/TPXZ -216kVA-108/216kV調頻諧振試驗裝置
適用范圍：
110kV斷路器及母線；
110kV全絕緣主變壓器；110kVGIS≤10隔斷；
10kV電纜≤3kM（300mm2）；35kV電纜≤1.5kM（300mm2）；
基本配置：
控制箱10kW；
勵磁變10kVA;
電抗器54kV/1A四臺；
分壓器220kV
五、BPXZ/TPXZ -500kVA-250/500kV調頻諧振試驗裝置
適用范圍：
220kV及以下系統的電壓互感器、電流互感器；
220kV及以下系統的穿墻套管、支柱絕緣子、隔離開關；
220kV及以下斷路器；
220kV及以下絕緣工器具；
基本配置：
控制箱20kW；
勵磁變20kVA；
電抗器125kV/1A四臺
分壓器500kV
-

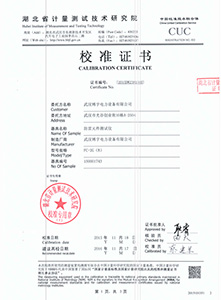

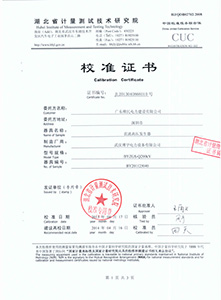

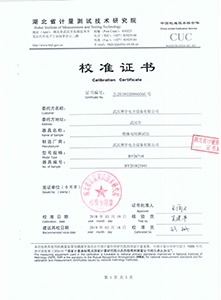

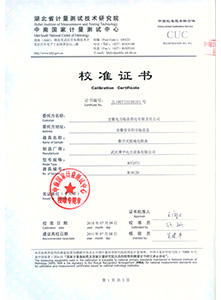

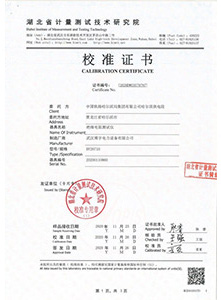

檢定報告
-
-
聯系購買
- 400熱線：400-027-5117
- 在線咨詢：027-87455611
- QQ咨詢：495028588
銷售與咨詢
擁有20年行業經驗和先進技術，及數萬次電氣檢測設備選型配置經驗，我們始終秉承"客戶至上、質量第一"的服務理念。以更專業的產品咨詢與技術指導服務，真誠為您提供優質電測電氣儀器儀表試驗設備
-
售后與技術
已購買博宇電力的產品，博宇電力將遵循銷售服務承諾及產品合同條款，您在產品使用中如有任何使用疑難，可以撥打電話向我們咨詢
- 電話：027-87426066
- 24小時技術支持：18986073986
發貨查詢熱線
產品發貨查詢專線，您只需要撥打一個電話，我們將快速為您查詢訂單信息及產品發貨狀態
- 查詢熱線電話：027-87425611
-
推薦產品
-

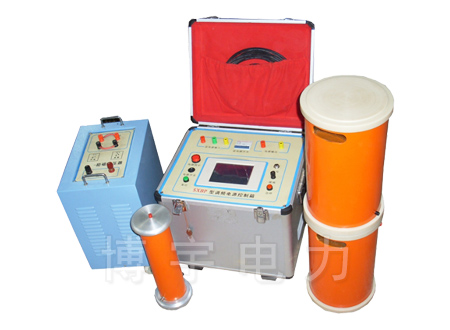

BYXZ變電站電器設備交流耐壓諧振裝置
-

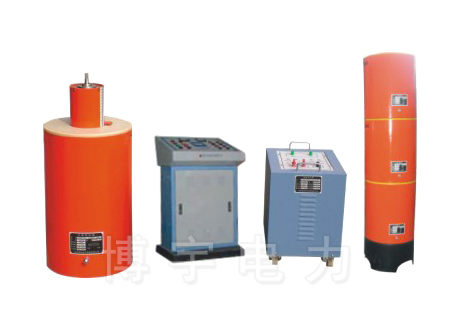

BY-XZ發電機交流耐壓諧振裝置
-

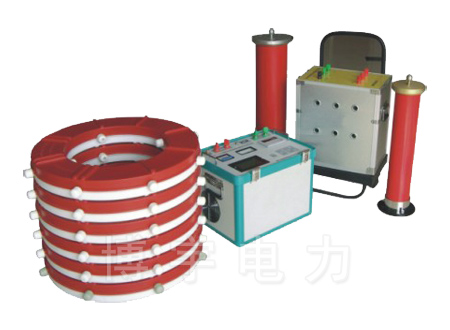

BPXZ-BY便攜式電纜耐壓試驗裝置
-

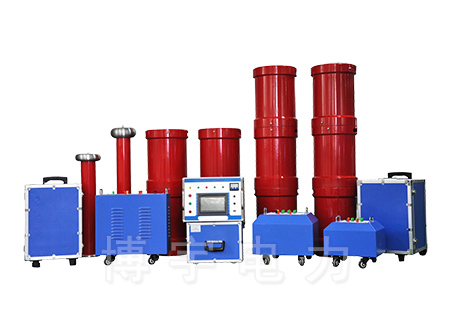

BY-CVT全自動工頻無局放試驗系統
-

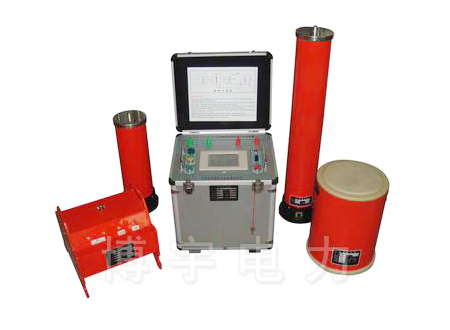

BYCLXZ串聯諧振系統總體介紹
-

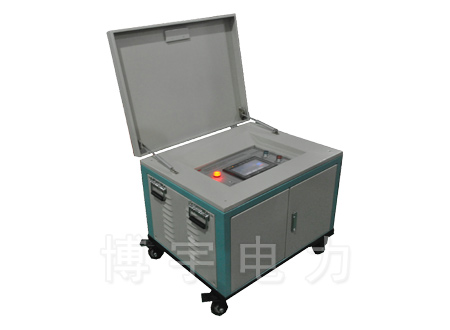

BYXP變頻電源
-
