主要針對單機容量在250MW及以下水力發電機的交流耐壓試驗
參考標準:GB50150-2006,DL/T849.6-2004
輸出電壓的波形畸變率(THD)優于現有所有類型的交流耐壓設備
有效防止閃絡或擊穿,閃絡后自動熄弧
裝置輸出容量大,所需電源容量小
銷售熱線:027-87455611
全天熱線:15308655582
-
產品簡介
變頻串聯諧振試驗裝置是運用串聯諧振原理,利用勵磁變壓器激發串聯諧振回路,調節變頻控制器的輸出頻率,使回路電感L和試品C串聯諧振,諧振電壓即為加到試品上電壓。變頻諧振試驗裝置廣泛用于電力、冶金、石油、化工等行業,適用于大容量,高電壓的電容性試品的交接和預防性試驗。

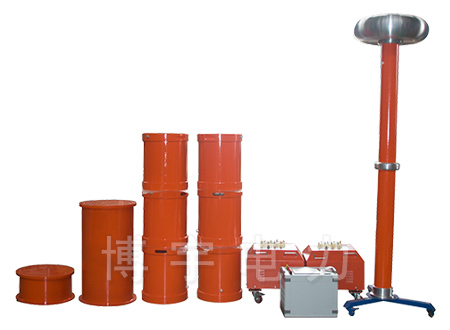

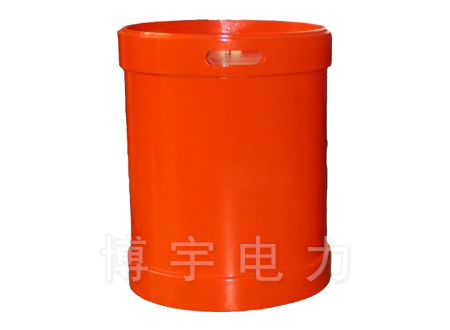

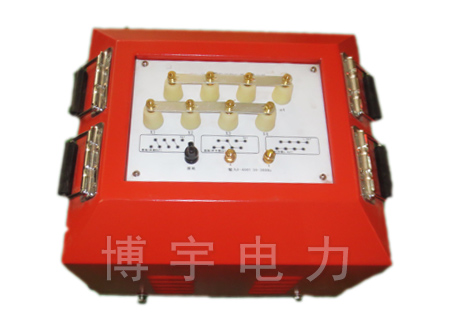

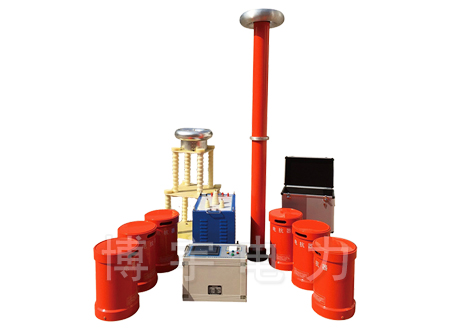

BYCLXZ串聯諧振耐壓裝置主要由變頻控制器,勵磁變壓器,高壓電抗器,高壓分壓器等組成。變頻控制器又分兩大類,20KW及以上為控制臺式,20KW以下為便攜箱式;它由控制器和濾波器組成。變頻控制器主要作用是把幅值和頻率都固定的380V或200V工頻正弦交流電轉變?yōu)榉岛皖l率可調的正弦波。并為整套設備提供電源。勵磁變壓器的作用是將變頻電源輸出的電壓升到合適的試驗電壓。高壓電抗器L是諧振回路重要部件,當電源頻率等于1/(2π√LCX)時,它與被試品CX發生串聯諧振。
該諧振裝置適用于10KV、35KV、110KV、220KV、500KV聚己烯電力電纜交流耐壓試驗。適用于60KV、220KV,500KVGIS交流耐壓試驗。適用于大型變壓器,發電機組工頻耐壓試驗;電力變壓器感應耐壓試驗;接地電阻測量。
-
產品別稱
串聯諧振、串聯諧振變壓器、變頻諧振、串聯諧振試驗設備、串聯諧振原理、串聯諧振應用、串聯諧振系統
-
產品特征
1.穩定性、可靠性高。系統采用進口功率元件作為功率變換的核心,電壓輸出和頻率輸出穩定,電磁兼容設計合理,保護功能完善,經過多次高壓直接對地短路的測試,系統仍然保持完好,同時系統也有很強的過載能力。
2.自動調諧功能強大。系統自動調諧時,從30Hz到300Hz自動掃頻,顯示掃頻曲線,用戶能直觀地看到系統調諧過程;掃頻完成后,系統根據掃頻初步找到的諧振頻點,在其±5Hz范圍內以0.01Hz為分辨率進行頻率細掃,直到精確鎖定諧振頻率。
3.支持多種試驗?zāi)J健O到y(tǒng)支持“自動調諧+手動調壓”,“自動調諧+自動調壓”,“手動調諧+手動調壓”等試驗?zāi)J剑扑]使用“自動調諧+手動調壓”模式,既能快速找到諧振點,又能通過手動調壓控制試驗過程,安全性更高。
4.系統人機交互界面友好。試驗參數設置、試驗控制、試驗結果等同屏顯示,直觀清晰,并具有自動計時及操作提示功能。全觸摸屏操作及顯示,具備試驗數據保存和查詢功能。
5.保護功能完善。具備零位保護(電壓輸出控制旋鈕不在零位時,禁止系統啟動),過壓保護,過流保護,閃絡保護等功能,保證了系統的可靠性。
-
產品參數
◆ 諧振電壓波型:正弦波,波形畸變率<1.0%
◆ 輸出頻率:30~300Hz
◆ 工作制:滿功率輸出下,連續工作時間60min
◆ 品質因素:30~80
◆ 輸入工作電源:單相380/220V±10%,50Hz
◆ 環境溫度:-10℃~+50℃
◆ 相對濕度:<95%,無凝露狀況
◆ 適用范圍:
1. 串聯諧振的相關知識
2. 串聯諧振電源在電力系統應用中的優點
3. 串聯諧振電源產品使用中的注意事項
4. 串聯諧振電源在電力系統應用中有哪些優點?
5. 變頻串聯諧振試驗裝置的特性及參數
-
