用于對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗
參考標準:GB50150-2006,DL/T849.6-2004
全自動控制、數字式局部放電測試儀、操作簡單
測試數據準確、可兼顧工頻耐壓的測試
測試軟件自主開發、便于分析
銷售熱線:027-87455611
全天熱線:15308655582
-
產品簡介

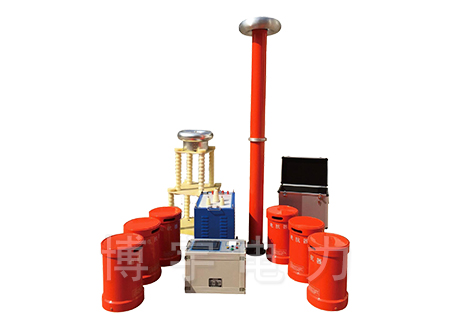

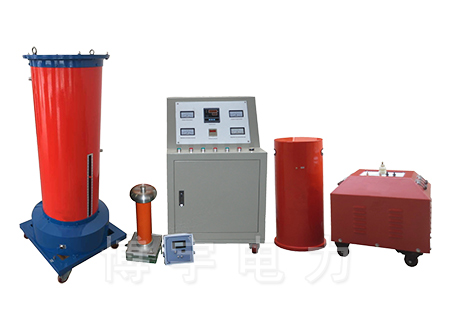

全自動工頻無局放耐壓試驗裝置,適用于供配電系統,電力變壓器制造廠、工礦企業、科研部門等,對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗,是高壓試驗中必不可少的重要設備。巧妙的將無局放試驗裝置(變壓器控制部分)和局部放電檢測儀結為一體,外觀亮麗輕巧,使測試過程更加方便簡單。
全自動工頻無局放耐壓試驗裝置,是近年來新研制生產的又一新穎局部放電檢測試驗設備。廣泛適用于變壓器、互感器、高壓開關、氧化鋅避雷器、電力電纜等各種高電壓電工產品的局部放電的測量,產品的型式試驗,絕緣的運行監督等。本儀器檢測靈敏度高,試樣電容覆蓋范圍大,適用試品范圍廣,輸入單元(檢測阻抗)配備齊全,頻帶組合多(九種)。儀器經適當定標后能直讀放電脈沖的放電量。指針式表頭和數字式表頭同時顯示,指針式表頭能按需要方便地選擇對數刻度或線性刻度指示。
-
產品別稱
全自動工頻無局放耐壓試驗裝置、無局放耐壓試驗裝置、無局放系統
-
產品特征
外形美觀、布局合理、運行穩定、適用性廣。
全自動控制、數字式局部放電測試儀、操作簡單。
測試數據準確、可兼顧工頻耐壓的測試。
測試軟件自主開發、便于分析。
-
產品參數

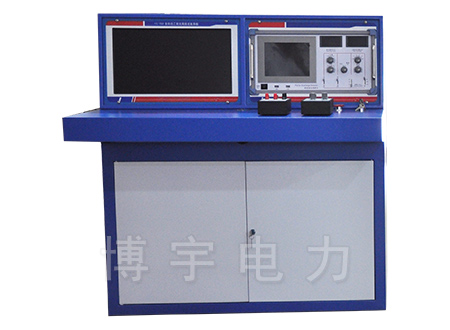

1、控制臺
(1)電源輸入:AC220V/380V ±10%
(2)容 量:10KVA—500KVA
(3)輸入電流:45--1350A
(4)輸出電壓:0—250--630V
(5)輸出電流:0-40-850A
(6)電壓測量精度:±0.5%
(7)電流測量精度:±0.5%
2、局放儀
(1)可測試品的電容量范圍6PF—250μF
(2)檢測靈敏度
輸入單元序號 調諧電容 單位 靈敏度(微微庫)(不對稱電路) 1 6-25-100 微微法 0.02 2 25-100-400 微微法 0.04 3 100-400-1500 微微法 0.06 4 400-1500-6000 微微法 0.1 5 1500-6000-25000 微微法 0.2 6 0.006-0.025-0.1 微法 0.3 7 0.025-0.1-0.4 微法 0.5 8 0.1-0.4-1.5 微法 1.0 9 0.4-1.5-6.0 微法 1.5 10 1.5-6.0-25 微法 2.5 11 6.0-25-60 微法 5.0 12 25-60-250 微法 10 7R 電阻 0.5 (3)放大器頻帶:
低端:10KHZ、20KHZ、40KHZ任選
高端:80KHZ、200KHZ、300KHZ任選
(4)放大器增益調節:粗調六檔,檔間增益20±1db;細調范圍≥20db
(5)時間窗
窗寬:可調范圍15°~150°
窗位置:每窗可旋轉0°~170°
兩個時間窗可分別開或同時開
(6)放電量表:
指針式表頭:對數刻度1-10-100誤差<±5%(以滿刻度計)
線性刻度0-100 誤差<±5%(以滿刻度計)
數字表頭:以31/2LED數字顯示
誤差<±5%(以滿刻度計)
(7)橢圓時基:
頻率50HZ、100HZ、150HZ、200HZ、400HZ
橢圓旋轉:以30°為一檔,可作120°旋轉。
顯示方式:橢圓——直線
(8)試驗電壓表:
量程:0-100KV(可擴展)
顯示:3½字電壓表指示
精度:優于±5%(以滿刻度計)
(9)內、外零標功能

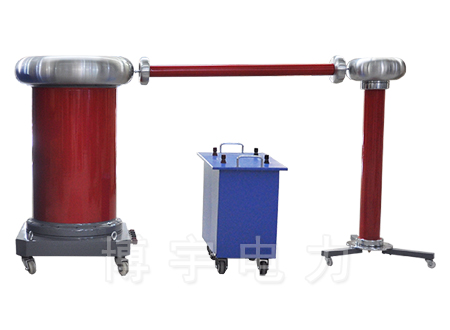

3、無局放工頻試驗變壓器
(1)額定容量:10--500KVA
(2)原邊額定電壓:200-600V 原邊額定電流:50-850A
(3)副邊輸出電壓:100-500KV 副邊額定電流:100-1000mA
(4)空載電流:5%
(5)波形畸變率:≤3%
(6)測量繞組電壓:100-500V 測量電壓比:1:1000
(7)過壓能力:在110%UH時間60S下過電壓不造成試驗變壓器絕緣損壞,此時波形畸變率≤5%
(8)絕緣水平:低壓端工頻耐5KV/min
(9)介質損耗:≤0.5%
(10)局部放電量:100%UH下小于5PC,80%UH下小于3PC
4、耦合電容器
(1)額定電壓:100-500KV
(2)電容量:500-1000PF
(3)分壓比:1000:1
(4)介質損耗:<0.2%
(5)測量精度:≤±1%
5、隔離濾波變壓器
(1)輸入電壓:200-600V±10%
(2)輸出電壓:200-600V±10%
(3)額定容量:10-500KVA
(4)空載損耗:≤5%
(5)阻抗電壓:≤5%
(6)阻尼電阻功率:20-10000W
(7)衰減特性:10KHZ-100KHZ>20DB,100KHZ-30MHZ>60DB
6、使用條件
(1)環境溫度:-25--+45℃
(2)海拔高度:<100M
(3)相對濕度:<90%
(4)使用場地內應無嚴重影響絕緣的氣體、蒸氣、化學性塵埃及其它爆炸性和腐蝕性介質。
-
